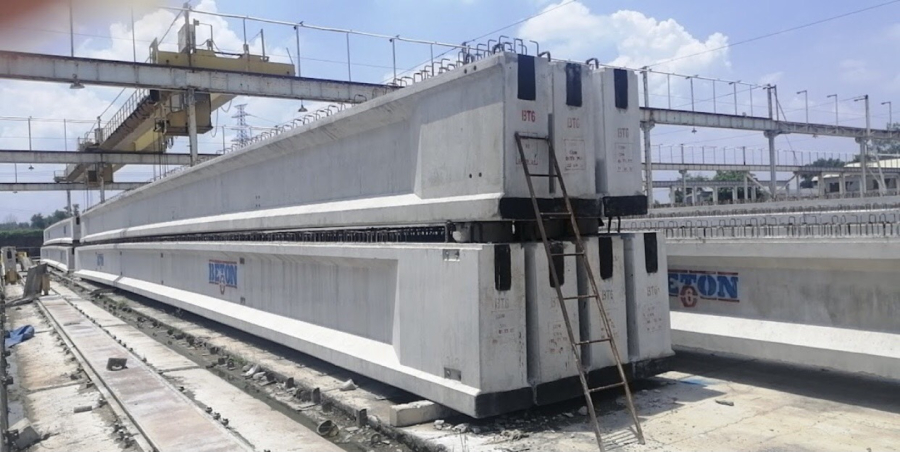

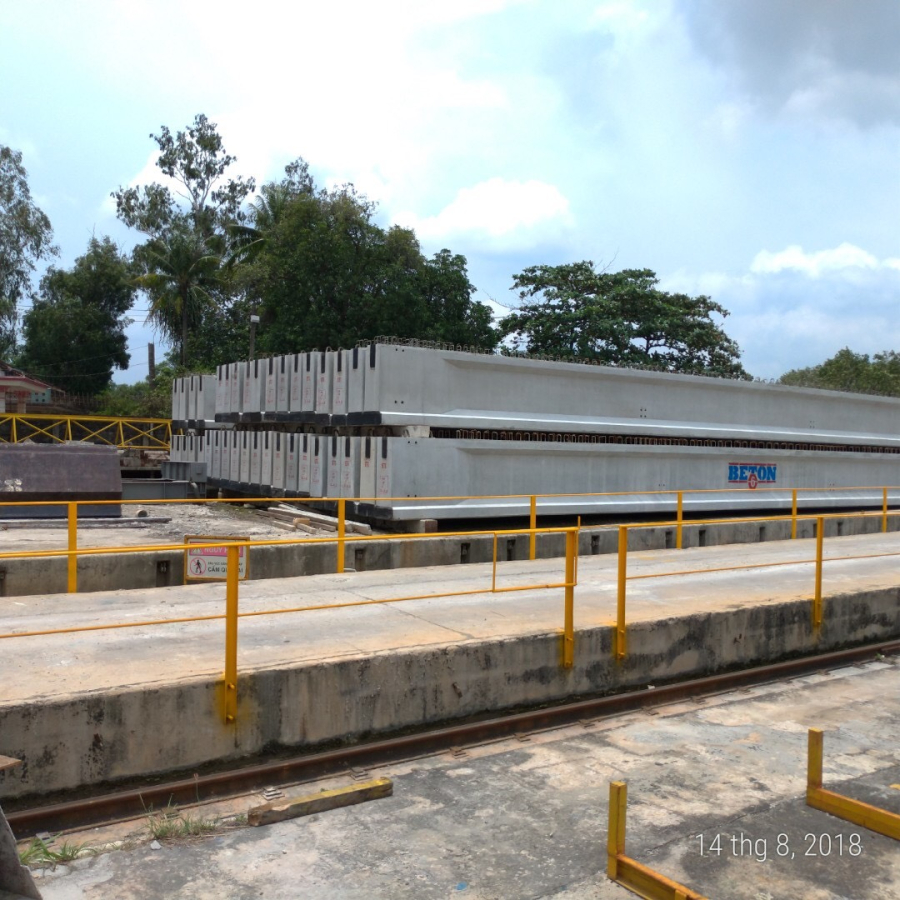

Dầm chữ I
Thông tin sản phẩm
| STT | TÊN SẢN PHẨM |
DÀI
(m)
|
RỘNG (mm) |
CAO (mm) |
TRỌNG LƯỢNG
(T)
|
TẢI TRỌNG |

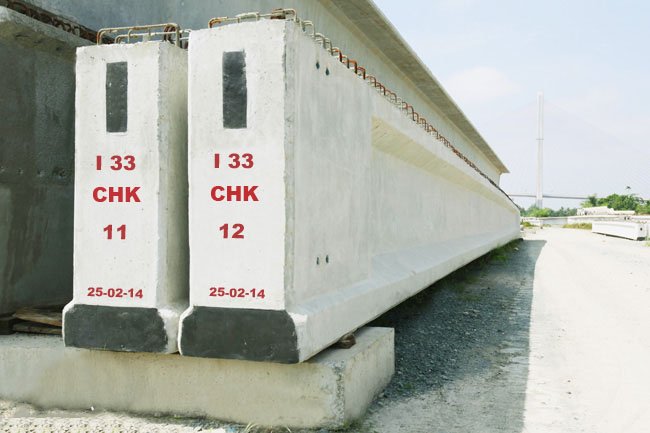

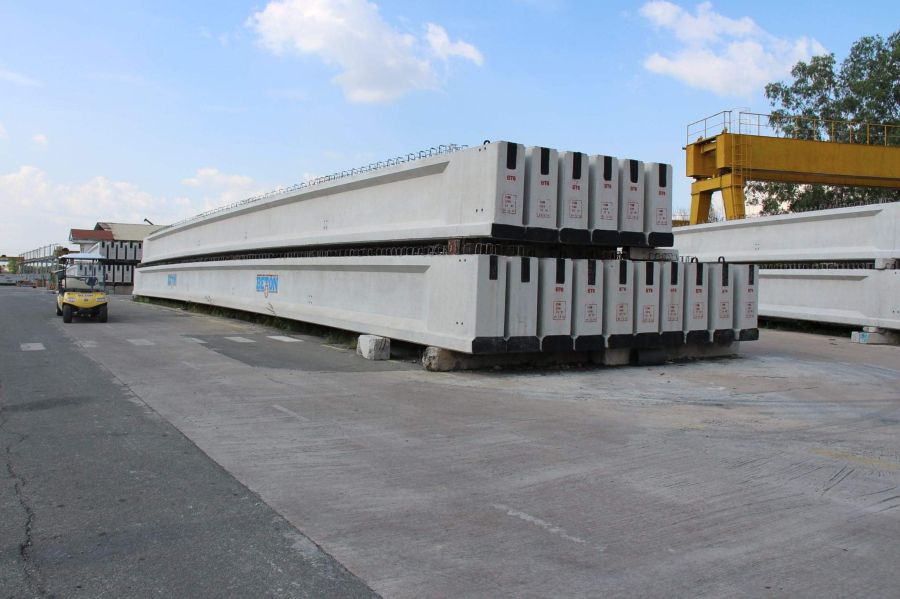

| 01 | Dầm / Girder I 33 | 33 | 610 | 1400 | 36,4 | H30 & XB80 – HL93 |
| 02 | Dầm / Girder I 24.54 | 24,54 | 558 | 1143 | 22,5 | H30 & XB80 – HL93 |
| 03 | Dầm / Girder 18.6 | 18,6 | 400 | 950 | 13,5 | H30 & XB80 – HL93 |
| 04 | Dầm / Girder 12.5 | 12,5 | 400 | 700 | 5,55 | H30 & XB80 – HL93 |
+ Tiêu chuẩn:
- Tiêu chuẩn thiết kế: 22TCN 272-05 "Tiêu chuẩn thiết kế cầu", 22TCN 18-79 "Qui trình thiết kế cầu cống theo trạng thái giới hạn".
- Riêng dầm giao thông nông thôn theo tiêu chuẩn thiết kế: 22TCN 210-92 "Đường giao thông nông thôn", 22TCN 18-79 "Qui trình thiết kế cầu cống theo trạng thái giới hạn".
- Tiêu chuẩn nghiệm thu: TCVN 9115:2012 "Kết cấu BT và BTCT lắp ghép - Thi công và nghiệm thu", TCVN 4453-1995 "Kết cấu BT và BTCT toàn khối - Thi công và nghiệm thu".
- TCVN9114:2012 "Sản phẩm BT ứng lực trước - Yêu cầu kỹ thuật và kiểm tra chấp nhận", 22 TCN 247-98 "Qui trình thi công và nghiệm thu dầm cầu BT DƯL”, JIS A5373 "Sản phẩm BTDƯL đúc sẵn", PCI MNL 135-00 "Dung sai thi công BT DƯL và đúc sẵn", TCCS 02:2010/TCĐBVN "Tiêu chuẩn thi công cầu đường bộ - AASHTO LRFD".
+ Vật liệu:
- Thép cường độ cao: ASTM A416 hoặc tương đương.
- Cốt thép thường: TCVN 1651:2008 hoặc tương đương.
- Cốt liệu thô (Đá dăm): ASTM C33 hoặc tương đương.
- Cốt liệu mịn (Cát thiên nhiên, cát nghiền hay kết hợp): ASTM C33 hoặc tương đương.
- Xi măng (Xi măng Portland hỗn hợp PCB 40 trở lên): TCVN 6260-2009 hoặc tương đương.
- Nước: TCVN 4506:2012 “Nước trộn bê tông và vữa - Yêu cầu kỹ thuật”.
- Phụ gia (Có đủ chứng chỉ kỹ thuật, được các cơ quan quản lí Nhà nước công nhận): ASTM C494.
+ Cường độ bê tông:
- Thiết kế : 42 Mpa - 70Mpa hoặc cao hơn (mẫu trụ 15 x 30cm).
- Khi tạo dự ứng lực : Tối thiểu 35 Mpa đối với dầm căng trước và 90 % cường độ thiết kế đôi với dầm căng sau.
